SIGEW...ES

產品編號：SIGEW…ES 12～320

滑動磨擦副：鋼/鋼

產品特點：帶鎖口桿端關節軸承由桿端體和向心關節軸承GEEW…ES組裝而成，用擋圈固定，d＜63，桿端體材料是碳鋼，63≤d≤80，桿端體材料是碳鋼或球墨鑄鐵，d＞80，桿端體材料是球墨鑄鐵，桿端體的內螺紋帶有鎖口，配有螺釘緊固；可通過油杯潤滑。

使用溫度范圍：－50℃～＋150℃

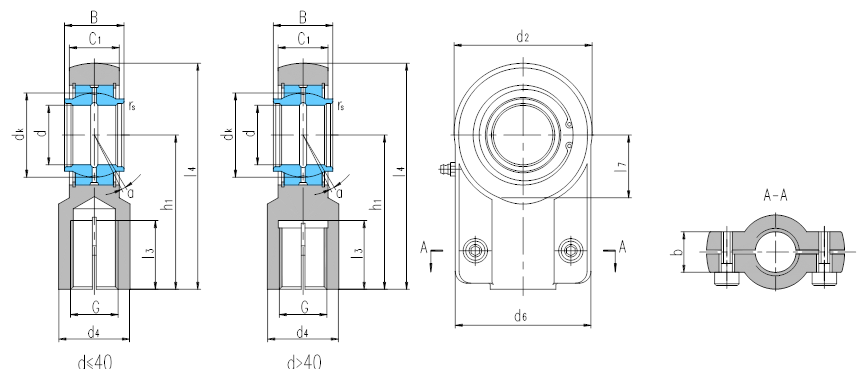

軸承型號 Bearing number	外形尺寸 Dimensions　　　　　　　　　　　mm															額定載荷 Load Ratings kN		鎖緊螺釘 Screw	重量 Weight ≈kg
軸承型號 Bearing number	d	B	d_K	C₁	d₂	G 6H	h₁	l₃	l₄	l₇	d₄	d₆	b	r_s	α? ≈	動載荷 Dynamic	靜載荷 Static	鎖緊螺釘 Screw	重量 Weight ≈kg
SIGEW12ES ¹⁾	12	12	18	11	32	M12×1.25	38	17	54	14	16	32	15	0.3	4	10	24.5	M5×16	0.11
SIGEW16ES	16	16	23	14	40	M14×1.5	44	19	64	18	21	40	15	0.3	4	17	36.5	M6×16	0.20
SIGEW20ES	20	20	29	17	47	M16×1.5	52	23	77	22	25	47	19	0.3	4	30	48	M8×20	0.35
SIGEW25ES	25	25	35.5	22	58	M20×1.5	65	29	96	27	30	54	19	0.6	4	48	78	M8×20	0.62
SIGEW32ES	32	32	43	28	71	M27×2	80	42	118.5	32	38	66	22	0.6	4	65	114	M10×25	1.15
SIGEW40ES	40	40	53	33	90	M33×2	97	52.5	146	41	47	80	26	0.6	4	99	204	M10×25	2.18
SIGEW50ES	50	50	66	40	109	M42×2	120	63.5	179.5	50	58	96	32	0.6	4	156	310	M12×35	3.96
SIGEW63ES	63	63	83	53	136	M48×2	140	72	211	62	70	114	38	1	4	253	430	M16×40	7.23
SIGEW63ES-D ²⁾	63	63	83	53	136	M48×2	140	72	211	62	70	114	38	1	4	253	430	M16×40	7.23
SIGEW70ES	70	70	92	57	155	M56×2	160	84	245	70	80	135	42	1	4	313	540	M16×40	11.1
SIGEW70ES-D ²⁾	70	70	92	57	155	M56×2	160	84	245	70	80	135	42	1	4	313	540	M16×40	11.1
SIGEW80ES	80	80	105	67	170	M64×3	180	92.5	270	78	90	148	48	1	4	400	695	M20×50	15.01
SIGEW80ES-D ²⁾	80	80	105	67	170	M64×3	180	92.5	270	78	90	148	48	1	4	400	695	M20×50	15.01
SIGEW90ES	90	90	115	72	185	M72×3	195	103	296	85	100	160	52	1	4	488	750	M20×55	19.1
SIGEW100ES	100	100	130	85	211	M80×3	210	108	322.5	98	110	178	62	1	4	607	1060	M24×60	25.5
SIGEW110ES	110	110	140	88	235	M90×3	235	118	364	105	125	190	62	1	4	654	1200	M24×60	36.6
SIGEW125ES	125	125	160	103	265	M100×3	260	125	405	120	135	200	72	1	4	950	1430	M24×70	52.6
SIGEW160ES	160	160	200	130	326	M125×4	310	138	488	150	165	250	82	1	4	1360	2200	M24×80	79
SIGEW200ES	200	200	250	162	418	M160×4	390	173	620	195	215	320	102	1.1	4	2120	3650	M30×100	164
SIGEW250ES	250	250	350	192	580	M200×4	530	217	847	265	300	420	142	1.1	4	3750	6400	M36×140	430
SIGEW320ES	320	320	450	260	700	M250×6	640	272	1015	325	360	520	170	1.1	4	6200	10800	M36×160	771

1)只能通過桿端眼孔潤滑。

2)桿端體采用碳鋼鍛造。

可裝自潤滑向心關節軸承。

若是左旋螺紋，軸承型號和螺紋標記需加“L”和“左”，例如：SILGEW40ES M33×2左-6H。
